Mecanisme de frens de grua



L'element giratori en un parell de fregament de frens de disc és un disc metàl·lic que treballa a les seves cares extrems, anomenat disc de frens. Els elements de fricció subjecten el disc per ambdós costats, produint la frenada. L'element fix té diverses formes estructurals i el mecanisme de frens de la grua general es pot classificar com a disc de pinça i disc complet.

grua El mecanisme de frens es controla hidràulicament, amb els components principals inclosos el disc de frens, el cilindre de la roda, la pinça i el tub d'oli. El mecanisme de frens de la grua ofereix una ràpida dissipació de la calor, un pes lleuger, una construcció senzilla i un ajust fàcil. Són especialment resistents a altes temperatures sota càrregues elevades, proporcionen una frenada estable i són resistents a la intrusió de fang i aigua. grua El mecanisme de frens aplica força al llarg del disc, evitant moments de flexió a l'eix de frens i resultant en una petita dimensió radial.

Significat del model



Exemple de comanda

(SBD250-A-1600×30 IRL significa que la seva força de tancament nominal és de 250KN amb interruptor de límit d'alliberament i frens de seguretat tipus A de la instal·lació de la versió I. El diàmetre del disc de frens és de 1600 mm i el gruix del disc és de 30 mm.)



---

---

---

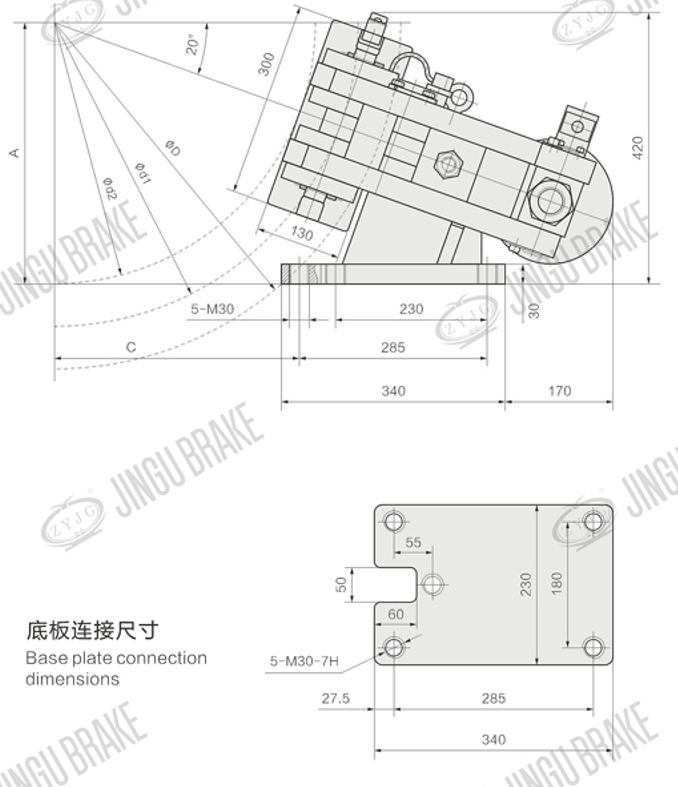

SBD-Una grua Mecanisme de frens





Esquema d'instal·lació

• Parell de frenada: M=μ×d1×F(Nm)
• En ell:μ-el valor del coeficient de fricció μ=0.35

d1-diàmetre de fricció del disc d1=D-135 (mm)
o D-155 (mm) (aquest últim s'utilitza especialment a SBD315-A)

F-força total de subjecció (KN)

• Notes: 1)D-Diàmetre del disc de frens per a Φ800 Menor o igual a ΦD Menor o igual a Φ1800 (mm)

2)d2-màx.diàmetre del tambor o del cub d2=D-270(mm)



Tipus de frens	Força total de ciamp (KN)	Força de frenada (KN)	Pressió del cilindre (bar)	Volum d'oli (ml)	Alliberament lliure (mm)	Dimensions (mm)								Pes (kg)
						A	C	d	d2 màx	D	A1	A2	b
SBD100-A	100	72	80	90	0.75~1.5	0.171ΦD+220	0.470ΦD-127	ΦD-135	ΦD-270	Φ800 Menor o igual a ΦD Menor o igual a Φ1800	295	220	30 (25) (36)	195
SRD125-A	125	90	90	90	0.75~1.5						315	220		195
SBD160-A	160	115	110	75	0.75~1.25						315	235		195
SBD200-A	200	144	100	120	0.75~1.5						315	235		235
SBD250-A	250	180	120	100	0.75~1.25						350	258		235
SBD315-A	315	220	110	160	0.75~1.25	0.171ΦD+238		ΦD-155	ΦD-310		355	260	30(25)	280

Nota: els tipus originals de frens de seguretat de grua industrial de la sèrie SBD{{0}A són SBD. S'ha de mantenir la mida del tipus i l'estructura específics.



---

---



Grua SBD-B Mecanisme de frens

Esquema d'instal·lació

• Parell de frenada: M=μ×d1×F(Nm)
• En ell:μ-el valor del coeficient de fricció μ=0.35

d1-diàmetre de fricció del disc d1=D-150 (mm)

F-força total de subjecció (KN)

• Notes: 1)D-Diàmetre del disc de frens per a D Superior o igual a Φ1800 (mm)

2) d2-màx.diàmetre de tambor o cub permès d2=D-360 (mm)



Tipus de frens	Força nominal de pinça (KN)	Força de frenada (KN)	Pressió del cilindre (bar)	Volum d'oli (ml)	Autorització alliberada (mm)	Dimensions (mm)							Pes (kg)
						Un màx	A1màx	A2	C	C1	ΦE	D
SBD80-B	80	57	95	55	1~2	470	390	450	115	150	120	Major o igual a Φ800	270
SBD160-B	160	115	95	115	1~2	485	415	460	165	215	155	Major o igual a Φ800	310

Els tipus originals de frens de seguretat de la sèrie SBD-B són SBB.

Coeficient de frictó: estàtic 0,4, dinàmic 0,35.

Nota: S'ha de mantenir la mida del tipus i l'estructura específics.



---



SBD-Cgrua Mecanisme de frens

Esquema d'instal·lació

• Parell de frenada: M=μ×d1×F(Nm)
• En ell:μ-el valor del coeficient de fricció μ=0.35

d1-diàmetre de fricció del disc d1=D-220 (mm)

F-força total de subjecció (KN)

• Notes: 1)D-Diàmetre del disc de frens per a D Superior o igual a Φ1800 (mm)

2) d2-màx.diàmetre del tambor o del cub d2=D-500(mm)



Tipus de frens	Força nominal de pinça (KN)	Força de frenada (KN)	Pressió del cilindre (bar)	Volum d'oli (ml)	Autorització alliberada (mm)	Dimensions (mm)			Pes (kg)
						Un màx	A1	D
SBD250-C	250	180	80	275	1~2	595	378	Major o igual a Φ1800	660
SBD365-C	365	262	80	275	1~2	790	570	Major o igual a Φ1800	720
SBD425-C	425	306	95	275	1~2	790	570	Major o igual a Φ1800	730

Els tipus originals de frens de seguretat de la sèrie SBD-C són SBB.

Coeficient de fricció: estàtic 0,4, dinàmic 0,35.

Nota: S'ha de mantenir la mida del tipus i l'estructura específics.



---

---



Grua SBD-D Mecanisme de frens

Esquema d'instal·lació

Parell de frenada: M=μ×d1×F(Nm)

En ell:μ-el valor del coeficient de fricció μ=0.35

d1-diàmetre de fricció del disc (mm)

F-força total de subjecció (KN)

Notes: 1)D-Diàmetre del disc de frens per a D Superior o igual a Φ600 (mm)

2) d2-max.allowable tambor o diàmetre del cub (mm)



Tipus de frens	Força nominal de subjecció (KN)		Força de frenada (KN)		Pressió del cilindre (bar)		Volum d'oli (ml)		Alliberament lliure (mm)			Pes (kg)		Dimensions (mm)
														A				C				D
SBD50-D	50		36		50		150		0.75-1.5			92		170				D/2+35				Major o igual a Φ600
SBD80-D	80		57		80		125					185		Sin20 graus (D/2-45)+320.5				Cos20 graus (D/2-45)+16.5
SBD100-D	100		72		80		150		0.75-1.5			180		200				D/2+55				Major o igual a Φ600
SBD120-D	120		86		85		150					193		Sin20 graus (D/2-45)+320.5				Cos20 graus (D/2-45)+16.5
SBD240-D	240		172		100		170		0.75-1.5			310		Sin20 graus (D2-45)+345				Grau Cos20 (D/2-75)+20				Major o igual a Φ600



Tipus de frens	Dimensions (mm)
	d1	d2max		B	L	n	k	F		P	H		m		W	L1	L2		L3	d	h		e
SBD50-D	Φ-90	Φ-180		80	278	25	130	180		140	309		80		220	190	220		115	Φ26
SBD80-D					320	45	240	330		170	485		75		240					Φ32	320.5		16.5
SBD100-D	Φ-90	Φ-180		80	320	45	240	330		195	460		75		240	190	220		115	Φ32
SBD120-D										170	485										320.5		16.5
SBD240-D	Φ-150	Φ-300		140	400	60	300	420		190	560		120		360	225	255		160	Φ38	345		20
Nota: S'ha de mantenir la mida del tipus i l'estructura específics
